Atıksu Arıtma
Paket Atıksu Arıtma Sistemleri
WaterMill, evsel ve endüstriyel atıksular için SBR, MBR, biyolojik ve kimyasal proseslere uygun paket atıksu arıtma sistemleri tasarlar ve devreye alır.
WaterMill 25–1000 · 5–200 m³/gün4 ilgili saha uygulaması
WaterMill paket çözüm yaklaşımı
Hazır bir kutu değil, sahada işletilebilir bir arıtma sistemi.
Paket sistemin gerçek değeri yalnızca kompakt oluşunda değil; doğru proses, erişilebilir ekipman ve anlaşılır işletme düzeninde ortaya çıkar.
Biyolojik arıtma
Atıksuyun karakterine göre uygun biyolojik senaryo yapılandırılır.
Çöktürme ve ayırma
Arıtılmış su ile biyolojik çamur kontrollü biçimde ayrılır.
Deşarj veya ileri arıtma
Çıkış suyu hedefe göre değerlendirilir; gerekirse ek proseslerle desteklenir.

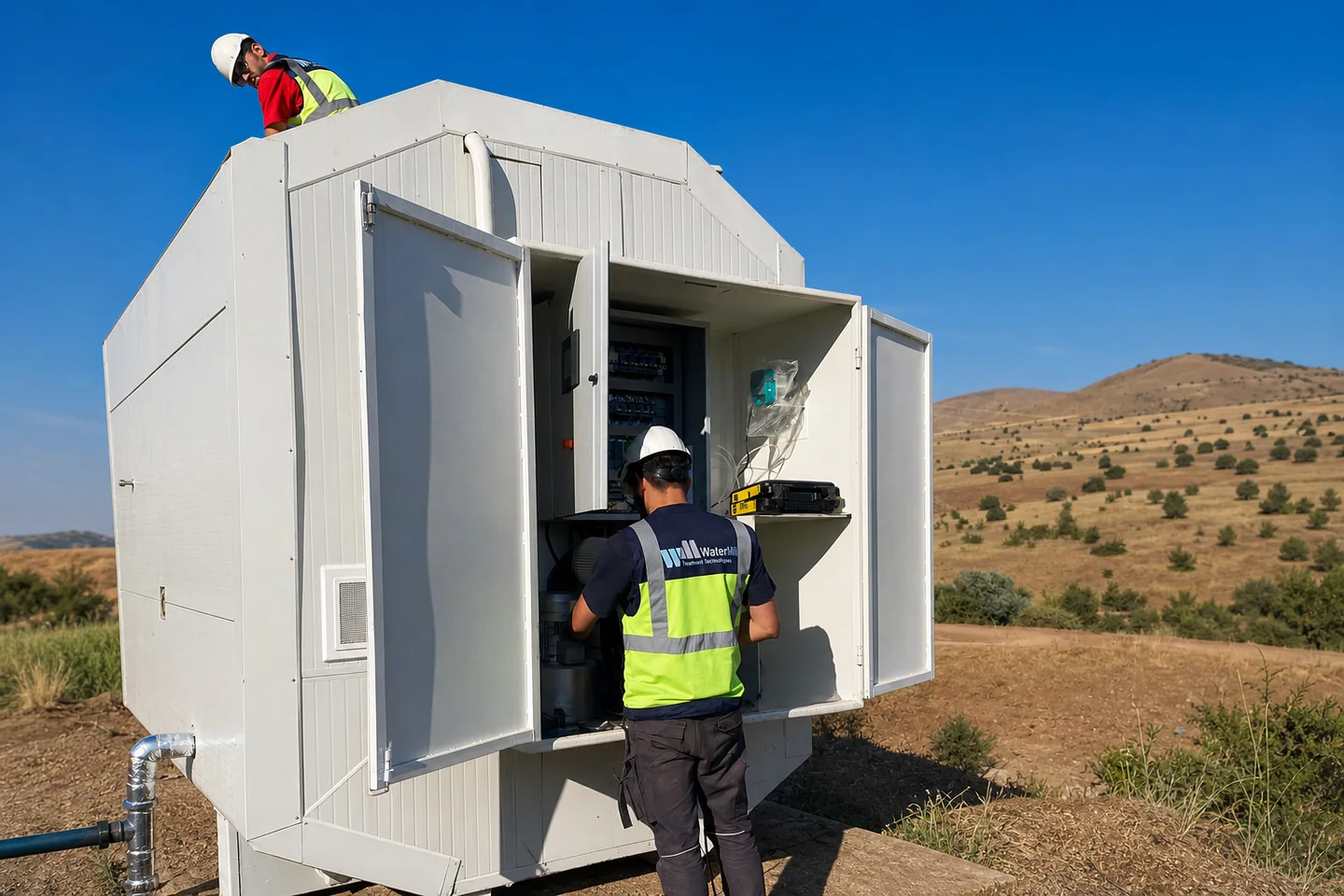

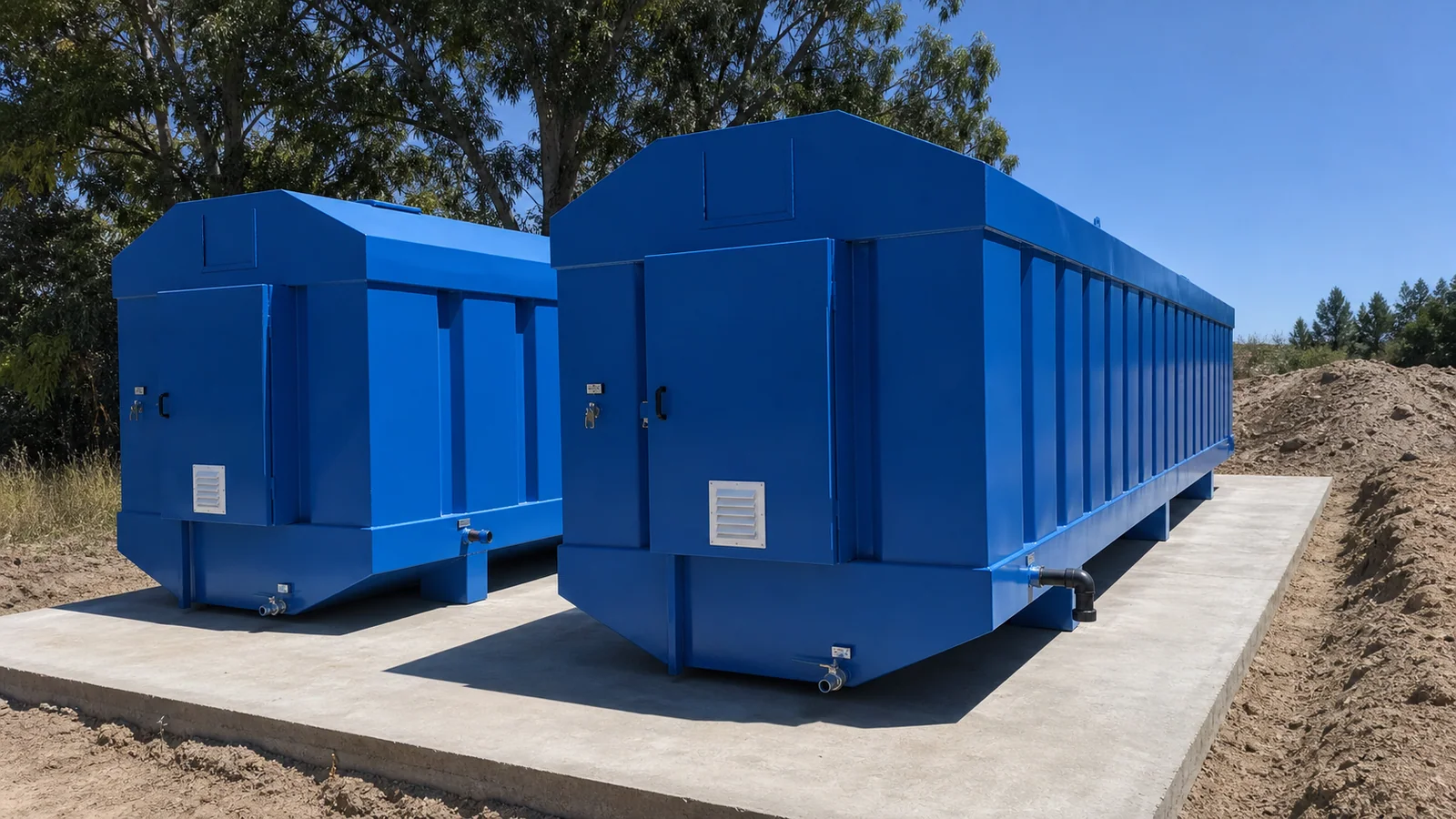

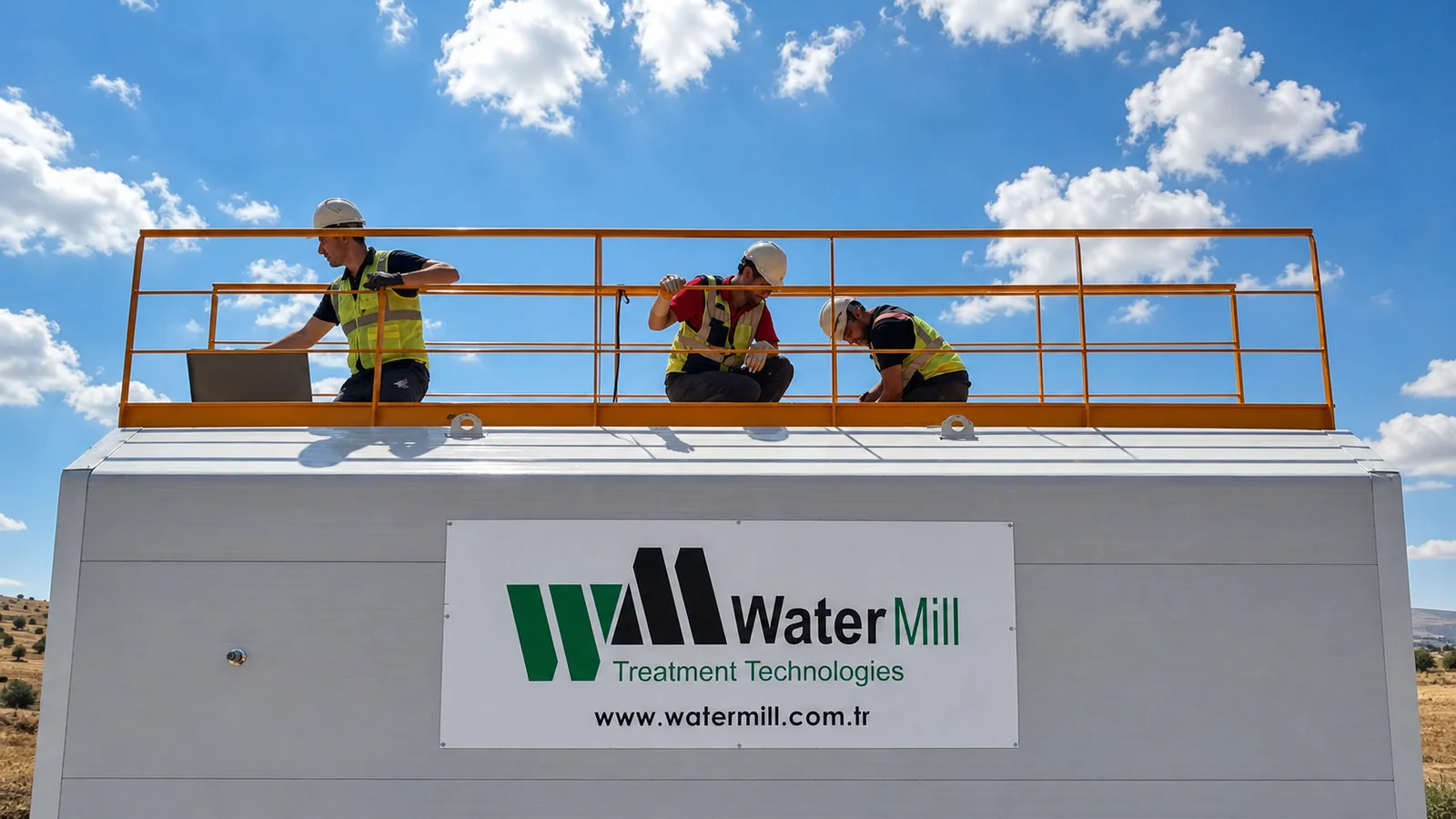

WaterMill sahada
Paket sistem, kurulumdan servise kadar işletme gerçekleriyle tasarlanır.

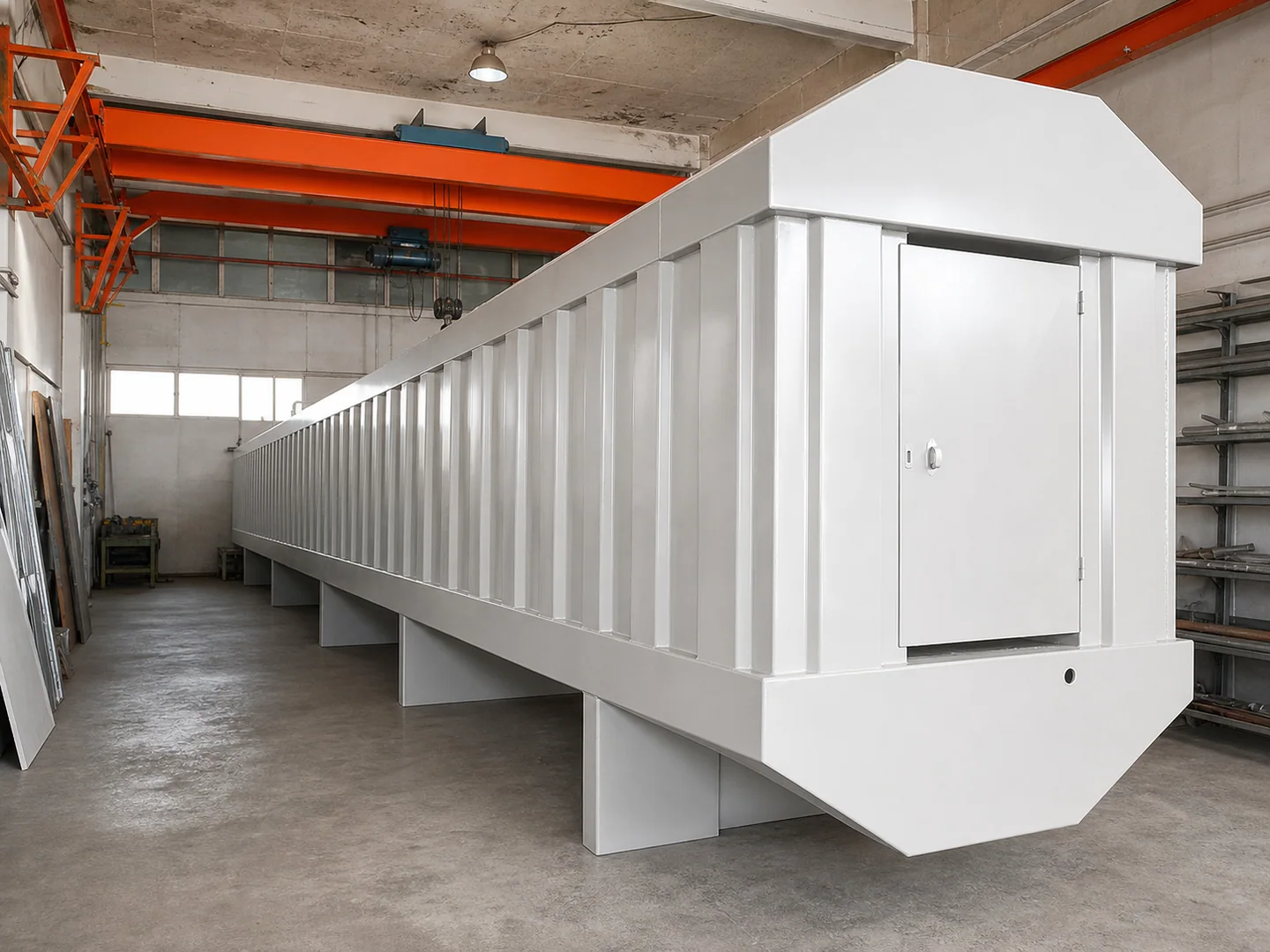

İmalattan saha kurulumuna ve servis erişimine kadar her aşama; kompakt yerleşimin, güvenli erişimin ve bakım düzeninin tasarımın ayrılmaz parçaları olduğunu gösterir.
WaterMill teknik infografiği
Sahaya uyum sağlayan paket arıtma yaklaşımı.
Bu şema sabit bir katalog vaadi değildir. WaterMill paket sistemlerinin projeye göre değerlendirdiğimiz temel tasarım başlıklarını gösterir.
Projeye özel proses seçimi
Atıksu karakteri ve hedef kalite birlikte değerlendirilir.
Kompakt saha yerleşimi
Kurulum alanı ve servis erişimi tasarımın parçasıdır.
Bakım erişimi düşünülmüş tasarım
Ekipman yerleşimi işletme senaryosuna göre ele alınır.
Otomasyon opsiyonu
Kontrol yaklaşımı tesisin ihtiyacına göre yapılandırılır.
Modüler kurulum yaklaşımı
Saha koşullarına uygun kurulum seçenekleri değerlendirilir.
Hedefe göre çıkış suyu
Deşarj veya geri kullanım hedefi proses kararını yönlendirir.
WaterMill paket seri haritası
Katalogdan seçim değil, doğru kapasite sınıfından başlayan mühendislik.
WaterMill paket serisi, teklif öncesi ilk değerlendirmeyi hızlandıran nominal debi sınıflarını gösterir. Nihai sistem kapsamı atıksu analizi ve saha koşullarına göre belirlenir.
Nüfus eşdeğeri
WaterMill 25
25 kişi
Paket ünite dış ölçüsü: 110 × 260 × 180 cm
Nüfus eşdeğeri
WaterMill 100
100 kişi
Paket ünite dış ölçüsü: 200 × 400 × 260 cm
Nüfus eşdeğeri
WaterMill 200
200 kişi
Paket ünite dış ölçüsü: 220 × 630 × 260 cm
Nüfus eşdeğeri
WaterMill 350
350 kişi
Paket ünite dış ölçüsü: 235 × 750 × 280 cm
Nüfus eşdeğeri
WaterMill 500
500 kişi
Paket ünite dış ölçüsü: 235 × 1000 × 280 cm
Nüfus eşdeğeri
WaterMill 1000
1000 kişi
Paket ünite dış ölçüsü: 235 × 1350 × 280 cm
01
Seri adındaki değer nüfus eşdeğerini gösterir. Örneğin WaterMill 25, 25 kişi ve 5 m³/gün nominal atıksu debisi için ön değerlendirme sınıfıdır. Nihai sistem; atıksu karakteri, pik debi, saha alanı ve deşarj hedefi doğrulanarak projelendirilir.
Örnek tank simülasyonu
WaterMill 200
Dengeleme tankı ön yerleşim görünümü
B · Genişlik
L · Uzunluk
H · Yükseklik
Dengeleme tankı
300 × 320 × 300 cm
B × L × H · 28.8 m³ brüt hacim
Ön çöktürme tankı
300 × 100 × 300 cm
B × L × H · 9.0 m³ brüt hacim
Paket ünite dış ölçüsü
220 × 630 × 260 cm
B × L × H · ön yerleşim zarfı
| WaterMill modeli | Nüfus eşdeğeri | Atıksu debisi m³/gün | Paket ünite dış ölçüsü | Ön çöktürme tankı | Dengeleme tankı | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B | L | H | B | L | H | B | L | H | |||
| WaterMill 25 | 25 | 5 | 110 | 260 | 180 | 200 | 80 | 300 | 200 | 150 | 300 |
| WaterMill 50 | 50 | 10 | 160 | 300 | 260 | 200 | 80 | 300 | 200 | 150 | 300 |
| WaterMill 100 | 100 | 20 | 200 | 400 | 260 | 250 | 80 | 300 | 250 | 200 | 300 |
| WaterMill 150 | 150 | 30 | 200 | 530 | 260 | 300 | 100 | 300 | 300 | 250 | 300 |
| WaterMill 200 | 200 | 40 | 220 | 630 | 260 | 300 | 100 | 300 | 300 | 320 | 300 |
| WaterMill 250 | 250 | 50 | 220 | 680 | 260 | 300 | 100 | 300 | 300 | 320 | 300 |
| WaterMill 300 | 300 | 60 | 235 | 700 | 280 | 350 | 100 | 300 | 350 | 300 | 300 |
| WaterMill 350 | 350 | 70 | 235 | 750 | 280 | 350 | 100 | 300 | 350 | 350 | 300 |
| WaterMill 400 | 400 | 80 | 235 | 850 | 280 | 400 | 100 | 300 | 400 | 400 | 300 |
| WaterMill 500 | 500 | 100 | 235 | 1000 | 280 | 400 | 100 | 300 | 400 | 500 | 300 |
| WaterMill 600 | 600 | 120 | 235 | 1185 | 280 | 450 | 100 | 300 | 450 | 500 | 300 |
| WaterMill 750 | 750 | 150 | 235 | 1250 | 280 | 500 | 100 | 300 | 600 | 450 | 300 |
| WaterMill 1000 | 1000 | 200 | 235 | 1350 | 280 | 600 | 100 | 300 | 600 | 600 | 300 |
Izgara kanalı için referans ölçü: B 40 cm, L 100 cm, H 70 cm.
Uygun hacimde mevcut fosseptik bulunan sahalarda, bu hacimler ön çöktürme ve dengeleme ihtiyacı açısından ayrıca değerlendirilebilir.
Paket ünitenin zeminden ayrılması için taşıyıcı beton kaide; ünite B ölçüsünden 50 cm, L ölçüsünden 100 cm daha geniş ve yaklaşık 40 cm kalınlıkta ele alınmalıdır.
Taşıma sınırları ve saha yerleşimi dikkate alınarak sisteme temiz su haznesi eklenebilir.
Teknik not: Tablodaki ölçüler ön değerlendirme içindir. Nihai ölçüler; atıksu karakterizasyonu, pik debi, taşıma koşulları, saha kotları, zemin verileri ve projeye özel betonarme gereksinimleri doğrulandıktan sonra WaterMill mühendislik ekibi tarafından belirlenir.
Doğru sistemi seçmek
Kapasite tek başına yeterli bir seçim kriteri değildir.
Aynı günlük debiye sahip iki tesisin atıksuyu aynı davranmayabilir. WaterMill mühendislik ekibi teklif öncesinde debiyi, kirlilik yükünü, çıkış suyu hedefini, saha koşullarını ve işletme düzenini birlikte değerlendirir.
Saha alanı
Yerleşim, servis erişimi ve kurulum biçimi birlikte değerlendirilir.
Atıksu karakteri
Debi kadar kirlilik yükü ve değişkenlik de tasarım girdisidir.
İşletme senaryosu
Otomasyon seviyesi, bakım erişimi ve operatör ihtiyacı baştan ele alınır.
Teknik seçim matrisi
Doğru model, yalnızca bir kapasite satırından seçilmez.
Aşağıdaki tablo WaterMill teklif sürecinde teknik girdilerin hangi tasarım kararlarına dönüştüğünü açıklar.
| Proje girdisi | Tasarım çıktısı |
|---|---|
| Günlük ve pik debi | Hidrolik kapasite ve dengeleme ihtiyacı |
| Kirlilik yükü ve değişkenlik | Biyolojik proses kurgusu |
| Deşarj veya geri kullanım hedefi | Gerekli çıkış suyu senaryosu ve ek prosesler |
| Kurulum alanı ve servis erişimi | Yerleşim planı ve bakım yaklaşımı |
| Otomasyon ve işletme beklentisi | Kontrol senaryosu ve ekipman seçenekleri |
Projeniz için teknik ön değerlendirme isteyin.
Model, kapasite ve ölçüler; atıksu analizi, debi, saha alanı ve çıkış suyu hedefi birlikte değerlendirilerek belirlenir. Mevcut verilerinizi paylaşın, teknik ekibimiz uygun sistem kurgusunu değerlendirsin.
Mühendislik ve yaşam döngüsü
Sadece ekipman değil, sürdürülebilir bir sistem teslim ediyoruz.
Ekipman ve malzemeler proje şartlarına göre, dünyada kabul gören üreticiler ve doğrulanabilir teknik standartlar arasından seçilir; imalat ve fabrika kabul kontrolleri kayıt altına alınır.
Mevzuata uygun projelendirme
Kapsama giren atıksu projelerinde Çevre, Şehircilik ve İklim Değişikliği Bakanlığı 2018/14 sayılı Genelgesi ile yürürlükteki teknik kriterler proje sürecine dahil edilir.
Küçükten büyük ölçeğe
Küçük işletmelerden belediye, OSB ve büyük sanayi tesislerine kadar kapasite; analiz, debi, yük ve saha koşullarına göre projelendirilir.
Anahtar teslim uygulama
Proses tasarımı, ekipman seçimi, imalat, otomasyon, montaj, devreye alma ve operatör bilgilendirmesi tek proje kapsamı altında yürütülebilir.
Sürekli teknik destek
Garanti, periyodik bakım, arıza ve onarım, yedek parça, sarf planlama ve proses performans desteği sistemin yaşam döngüsü boyunca ele alınır.
Atıksu arıtma tesisinin sahada sorunsuz çalışması, doğru prosesin seçilmesiyle başlar. WaterMill paket sistemlerini yalnızca bir ekipman grubu olarak değil; tesise ulaştığı günden itibaren işletilebilir, bakımı yapılabilir ve ihtiyaç halinde geliştirilebilir bir arıtma çözümü olarak ele alıyoruz.
Debi değişimlerini, kirlilik yükünü, saha alanını ve deşarj hedefini birlikte değerlendiriyor; gerektiği kadar kapsamlı, işletmesi mümkün olduğunca anlaşılır bir sistem tasarlıyoruz. Amaç, katalogdan bir ürün seçmek değil, sahada doğru çalışacak sistemi kurmaktır.
Teknik özellikler
- Seri aralığı
- WaterMill 25–1000 · 25–1000 kişi · 5–200 m³/gün
- Proses seçimi
- Atıksu karakterizasyonu, debi ve çıkış suyu hedefine göre
- Kurulum yaklaşımı
- Paket, modüler veya projeye özel yerleşim
- Otomasyon
- İşletme senaryosuna göre yapılandırılabilir kontrol panosu
- Servis erişimi
- Bakım ve işletme ihtiyaçları dikkate alınarak tasarlanır
FAQ
Kapasite nasıl belirlenir?
Debi, kirlilik yükü ve deşarj hedefleri değerlendirilerek projeye özel belirlenir.
Otomasyon eklenebilir mi?
Evet. Kontrol ve izleme kapsamı işletme ihtiyacına göre yapılandırılır.
Her tesis için aynı paket sistem kullanılabilir mi?
Hayır. Benzer debilerde bile atıksu karakteri ve saha koşulları farklı olabilir. Proses ve ekipman yerleşimi proje özelinde değerlendirilir.
Çıkış suyu yeniden kullanılabilir mi?
Geri kullanım hedefi varsa gerekli ileri arıtma ve dezenfeksiyon kademeleri proje kapsamında ayrıca değerlendirilir.
Sahadaki karşılığı
Bu çözümle ilişkili projeler
Paket ve projeye özel atıksu arıtma sistemlerinde proses seçimi; debi, kirlilik yükü, saha alanı ve çıkış suyu hedefi birlikte değerlendirilerek yapılır. WaterMill portföyünde SBR ve MBR tabanlı farklı uygulamalar yer alır.
2.000 m³/gün Yozgat
Bozok Üniversitesi Atıksu Arıtma Tesisi
Yerleşke atıksularının arıtılması için ardışık kesikli biyolojik prosesle hayata geçirilen tesis.
İller Bankası (İLBANK)2012–2014
Projeyi incele →
500 m³/gün Çameli / Denizli
Çameli Atıksu Arıtma Tesisi
Denizli Çameli için uzun havalandırmalı biyolojik prosesle geliştirilen atıksu arıtma tesisi.
İller Bankası (İLBANK)2016–2020
Projeyi incele →
4 × 200 m³/gün Umman
Umman Atıksu Arıtma Tesisi
Nizwa Üniversitesi için ardışık kesikli prosesle geliştirilen atıksu arıtma tesisi.
Nizwa Üniversitesi2016–2016
Projeyi incele →
100 m³/gün Katar
Katar MBR Atıksu Arıtma Tesisi
Kompakt paket yapıda membran biyoreaktör teknolojisine dayanan atıksu arıtma çözümü.
Özel sektör2016–2016
Projeyi incele →
